Dispozitiv de ușă de palier cu 2 canate cu deschidere centrală THY-LD-B

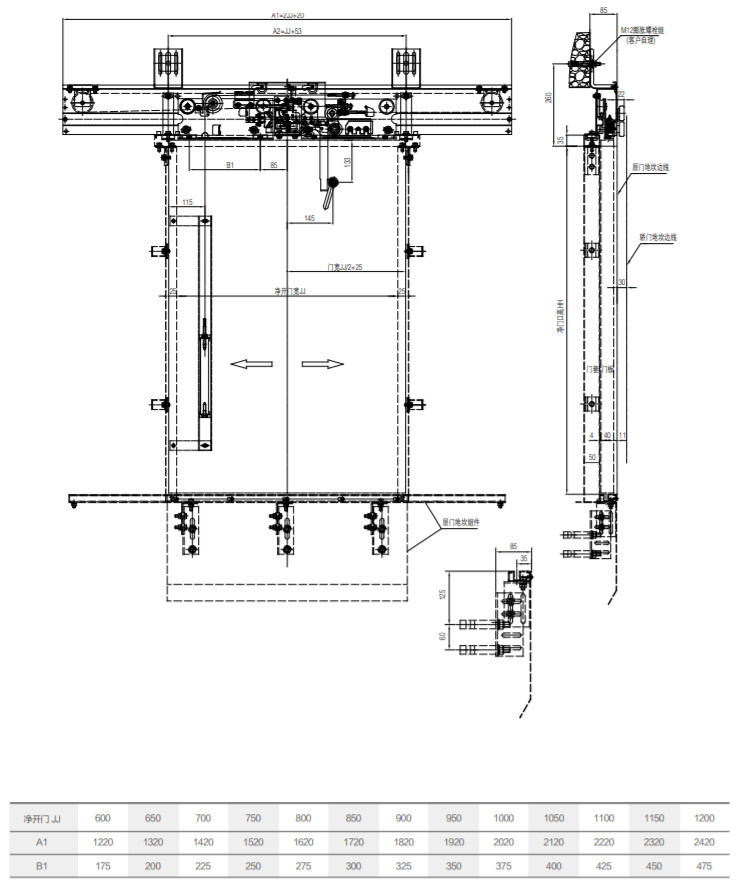

1. Metoda de deblocare este de a debloca panoul ușii și de a trece testul de impact cu pendulul de 45 kg.
2. Ușa este forțată să se închidă cu un ciocan greu, iar ciocanul greu și tubul de ghidare sunt plasate pe partea interioară a ușii de palier.
3. Încuietoarea ușii a trecut testul Centrului Național de Inspecție a Lifturilor și a obținut certificarea CE și CU-TR.
4. Tensiunea aplicabilă a încuietorii ușii: ≤ 230V AC, ≤ 110V DC.
1. Instalarea pragului și a capacului ușii
1.1. Determinați poziția de intrare și ieșire a pragului în funcție de dimensiunea casei de ridicare; ajustați centrul pragului pentru a fi același cu centrul intrării și ieșirii și marcați centrul pragului; ajustați nivelul pragului pentru a fi mai mic de 1/1000; Suprafața trebuie să prevină pătrunderea apei în casa de ridicare.

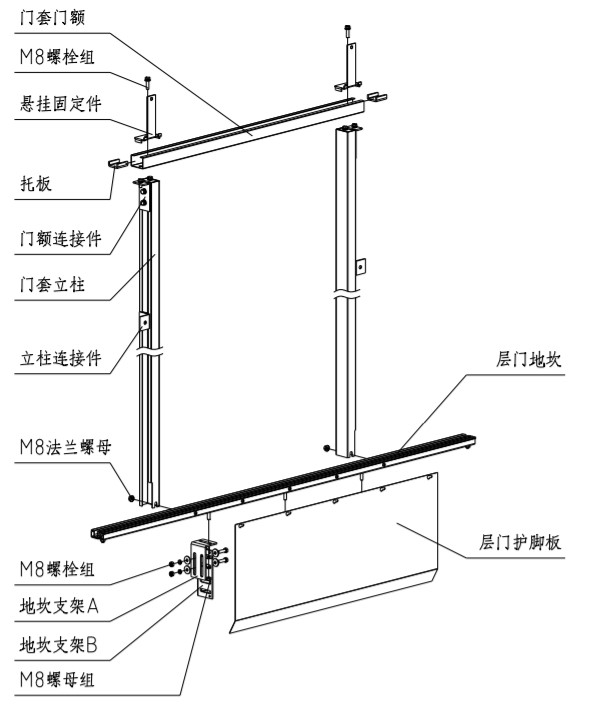

1.2. Asamblați coloana capacului ușii și ușa capacului ușii cu piesele de conectare și instalați piesele de fixare suspendate; așezați ușa pe prag, reglați verticalitatea coloanei capacului ușii la o înălțime mai mică de 1/1000; centrul capacului ușii este în concordanță cu centrul măsurătorilor marcajului central al pragului de intrare și ieșire; dimensiunea planului inferior frontal al capacului ușii și a planului superior al pragului reprezintă înălțimea netă a ușii. După finalizarea ajustării, blocați piulița cu flanșă M8. După reglarea dimensiunii, fixați conectorul coloanei pe perete.
1.3. Fixați apărătoarea de la picior a ușii de palier pe prag.

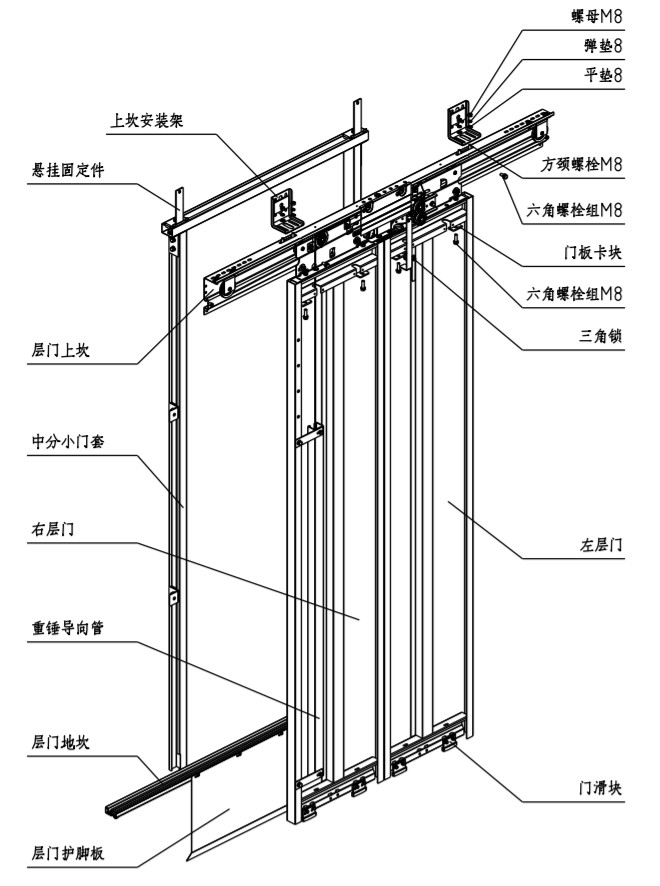

2. Instalarea dispozitivului ușii de palier
2.1. Aliniați cadrul superior al pragului ușii de palier cu știftul de la capătul inferior al piesei de fixare a suspensiei și blocați cadrul superior al pragului și piesa de fixare a suspensiei ușii de palier cu ajutorul grupului de șuruburi M8*20.

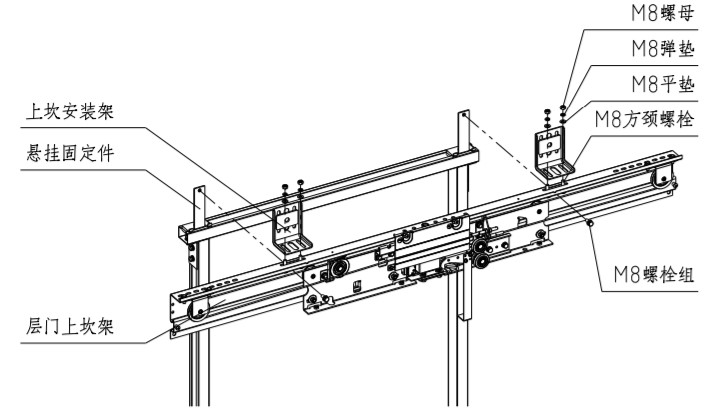

2.2. Fixați cadrul de montare al pragului superior pe peretele casei de ridicare cu șuruburi de expansiune sau șuruburi care traversează peretele. Cadrul de montare al pragului superior și pragul superior al ușii de palier sunt conectate prin șuruburi cu gât pătrat M8.
2.3. Ajustați pragul superior al ușii de palier la stânga și la dreapta pentru a face centrul ușii deschise și centrul intrării și ieșirii consecvente.
2.4. Reglați verticalitatea podelei dispozitivului ușii de palier. Reglați verticalitatea podelei dispozitivului ușii de palier la ±0,5 mm trasând o linie verticală sau luând ca referință pragul ușii cabinei.
2.5 După verificarea parametrilor principali ai instalării ramei pervazului la următoarele uși de podea, strângeți toate șuruburile de instalare:
Înălțimea cadrului superior al pragului ușii de palier: distanța dintre suprafața superioară a șinei de ghidare a cadrului superior al pragului ușii de palier și pragul ușii de palier este HH+106 mm;
Centrul ramei superioare a pragului ușii de palier: abaterea dintre centrul ramei superioare a pragului ușii de palier și centrul intrării și ieșirii este de ±1 mm;

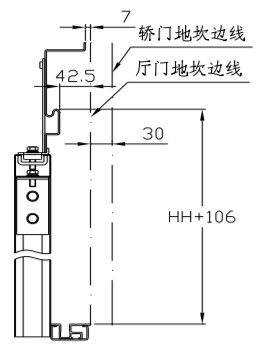

Distanța dintre șina de ghidare a pragului superior al ușii de palier și pragul ușii cabinei: distanța dintre șina de ghidare a pragului superior al ușii de palier și pragul ușii de palier este de 42,5 mm, iar distanța față de pragul ușii cabinei este de 72,5 mm.
Înălțimea cadrului superior al pragului ușii de palier: distanța dintre suprafața superioară a șinei de ghidare a cadrului superior al pragului ușii de palier și pragul ușii de palier este HH+106 mm;
Centrul ramei superioare a pragului ușii de palier: abaterea dintre centrul ramei superioare a pragului ușii de palier și centrul intrării și ieșirii este de ±1 mm;
Distanța dintre șina de ghidare a pragului superior al ușii de palier și pragul ușii cabinei: distanța dintre șina de ghidare a pragului superior al ușii de palier și pragul ușii de palier este de 42,5 mm, iar distanța față de pragul ușii cabinei este de 72,5 mm.
