Detector de ușă de lift cu infraroșu THY-LC-917

Scurtă descriere:

Cortina de lumină pentru lift este un dispozitiv de protecție a ușii liftului, fabricat pe principiul inducției fotoelectrice. Este potrivită pentru toate lifturile și protejează siguranța pasagerilor care intră și ies din lift. Cortina de lumină pentru lift este compusă din trei părți: emițătoare și receptoare cu infraroșu instalate pe ambele părți ale ușii cabinei liftului și cabluri flexibile speciale. Din motive de protecție a mediului și economisire a energiei, tot mai multe lifturi au omis cutia de alimentare.

Trimiteți-ne un e-mail

Detalii produs

Etichete de produs

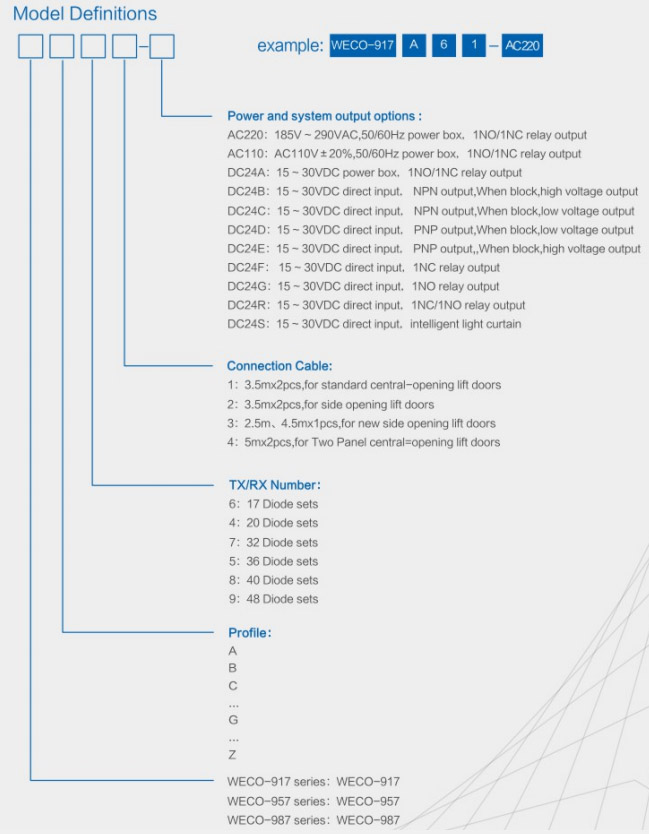

Parametrii produsului

Nume produs	Cortina de lumină a liftului
Cale deschisă	Deschidere laterală sau deschidere centrală
Voltaj	AC 220V, AC 110V, DC 24V
Numărul de diode	17, 32
Număr de grinzi	94-33 Grinzi, 154-94 Grinzi

Avantajele noastre

1. Cu funcție de autoverificare, ieșire convențională a cutiei de alimentare și ieșire de autoverificare

2. A trecut testele TUV din Germania și respectă standardele internaționale aferente

3. Funcția de repaus, prelungește durata de viață a produsului

4. Adoptă o tehnologie nouă, PCB cu o capacitate puternică de rezistență la coroziune și o capacitate puternică de adaptare la câmp, stabilă și fiabilă

5. Design frumos, instalare ușoară, potrivit pentru majoritatea ascensoarelor de marcă

6. Tehnici și echipamente avansate, tehnici fiabile de umplere a suprafeței SMT

7. Opțional pentru utilizatori, alegerea ieșirii NPN/PNP (ieșire tranzistor) fără cutie de alimentare

Cortina de lumină pentru lift este un dispozitiv de protecție a ușii liftului, fabricat folosind principiul inducției fotoelectrice. Este potrivită pentru toate lifturile și protejează siguranța pasagerilor care intră și ies din lift. Cortina de lumină pentru lift este compusă din trei părți: emițătoare și receptoare infraroșii instalate pe ambele părți ale ușii cabinei liftului și cabluri flexibile speciale. Din motive de protecție a mediului și economisire a energiei, tot mai multe lifturi au omis cutia de alimentare. Unele mărci de perdele de lumină trebuie să utilizeze cutii de alimentare din cauza imunității lor slabe la interferențe electromagnetice. Cu toate acestea, odată cu popularizarea conceptului de lift ecologic, perdelele de lumină fără cutii de alimentare sunt o tendință. Deoarece procesul de conversie a 220V în 24V este inevitabil să piardă multă energie.

Cortina de lumină THY-LC-917 este echipată cu un tub emițător de lumină LED cu scanare dinamică controlat de CPU, pe aceeași perdea de lumină convențională. LED-ul bicolor în formă de bandă afișează starea zonei de protecție a cortinei de lumină, astfel încât aceasta are un efect vizual mai puternic asupra funcției normale de protecție. Mai uman.

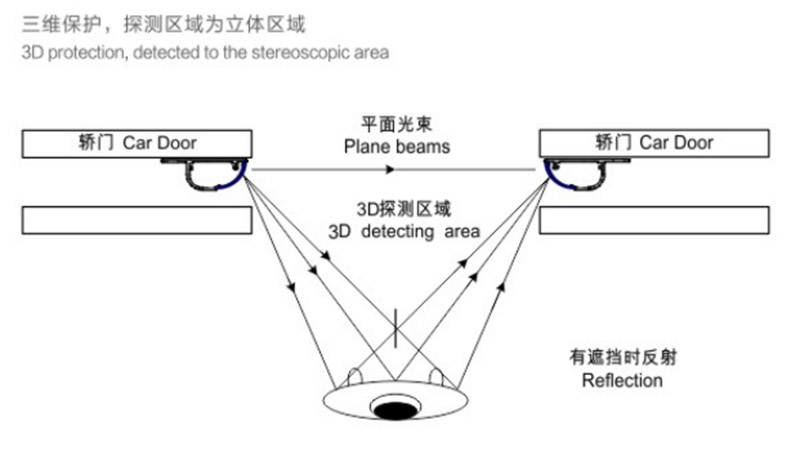

În capătul emițător al perdelei de lumină se află mai multe tuburi emițătoare de infraroșu. Sub controlul MCU, tuburile emițătoare și receptoare sunt pornite secvențial, iar lumina emisă de un cap emițător este recepționată de mai multe capete receptoare pentru a forma o scanare multicanal. Prin această scanare continuă a zonei ușii cabinei de sus în jos, se formează o perdea de lumină densă de protecție în infraroșu. Când oricare dintre raze este blocată, deoarece conversia fotoelectrică nu poate fi realizată, perdea de lumină consideră că există o obstrucție și, prin urmare, emite un semnal de întrerupere. Acest semnal de întrerupere poate fi un semnal de comutare sau un semnal de nivel înalt și scăzut. După ce sistemul de control primește semnalul de la perdea de lumină, acesta emite imediat semnalul de deschidere a ușii, iar ușa cabinei se oprește din închidere și se deschide în sens invers. Ușa liftului poate fi închisă normal după ce pasagerii sau obstrucțiile părăsesc zona de avertizare, pentru a se atinge scopul de protecție a siguranței. Evitați accidentele persoanelor prinse în lifturi.

Există două moduri principale de a instala cortina de lumină

1. Instalare mobilă a emițătorului și receptorului

Instalarea mobilă a cortinei luminoase se referă la instalarea și utilizarea emițătorului, receptorului cortinei luminoase sau a unuia dintre acestea fixat pe portiera mașinii și care se mișcă odată cu aceasta. În circumstanțe normale, emițătorul și receptorul sunt fixate pe marginea rabatabilă a portierei mașinii.

Metoda de instalare a ușii laterale constă în fixarea cortinei de lumină pe cabina liftului și pe marginea pliabilă a ușii cabinei cu șuruburi.

Metoda de instalare a ușii divizate central este de a fixa cortina de lumină pe marginea pliabilă a ușii cabinei liftului cu șuruburi.

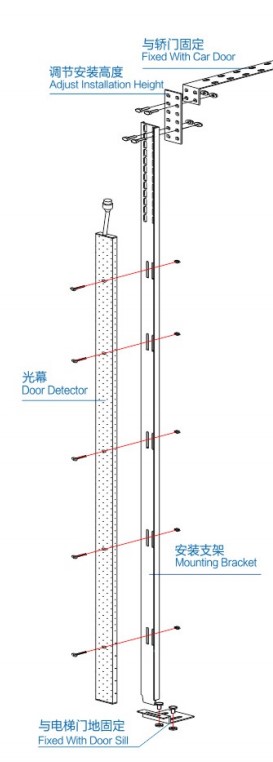

2. Instalare fixă a emițătorului și receptorului

Instalarea fixă a cortinei luminoase se referă la instalarea și utilizarea emițătorului și receptorului cortinei luminoase fixate la capătul pragului ușii mașinii printr-un suport fix. Emițătorul și receptorul nu se pot mișca odată cu portiera mașinii.
