Șină de ghidare pentru ridicare pentru lift
| Model | b1 | h1 | k | n | f | g | c |
| T70/B | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| T75/B | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| T78/B | 78 | 56 | 10 | 26 | 8,5 | 6 | 7 |
| T82/B | 82,5 | 68,25 | 9 | 25,4 | 8,25 | 6 | 7,5 |
| T89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| T89/B | 89 | 62 | 16 | 34 | 11.1 | 7.9 | 10 |
| T90/B | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| T114/B | 114 | 89 | 16 | 38 | 11 | 8 | 9,5 |
| T127-1/B | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| T127-2/B | 127 | 89 | 16 | 51 | 15,9 | 12.7 | 10 |
| T140-1/B | 140 | 108 | 19 | 51 | 15,9 | 12.7 | 12.7 |
| T140-2/B | 140 | 102 | 28,6 | 51 | 17,5 | 14,5 | 17,5 |
| T140-3/B | 140 | 127 | 31,75 | 57 | 25,4 | 17,5 | 19 |

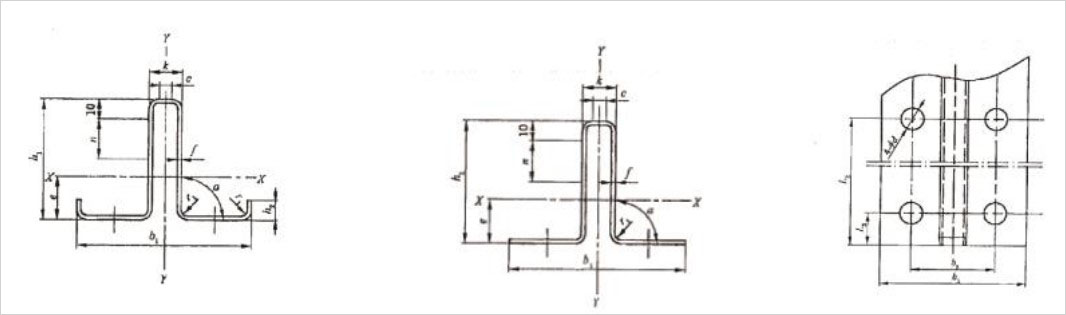

| Model | b1 | c | f | h1 | h2 | k | n |
| TK3 | 87±1 | ≥1,8 | 2 | 60 |
| 16.4 | 25 |
| TK5 | 3 | ||||||
| TK3A | 78±1 | ≥1,8 | 2.2 | 60 | 10±1 | 16.4 | 25 |
| TK5A | 3.2 |
1. Șină de ghidare a elevatorului prelucrată mecanic
2. Șină de ghidare a ascensorului trasă la rece
3. Șină de ghidare personalizată pentru lift
4. Șină de ghidare a elevatorului goală
5. Eclise trase la rece pentru șine de ghidare a ascensorului, eclise prelucrate mecanic pentru șine de ghidare a ascensorului, eclise cu grosimi speciale, eclise cu secțiune T, cleme forjate, cleme glisante, cleme glisante, cleme în formă de T.
6. Standard: ISO 7465.
7. Model: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8. Ambalare: Șinele noastre de ghidare sunt ambalate în pachete, cu capace de protecție la ambele capete, iar fiecare pachet este ambalat cu folie de plastic. De asemenea, putem ambala conform cerințelor dumneavoastră.
9. Putem furniza șine de ghidare de marcă, cum ar fi MARAZZI etc.
Șina de ghidare a ascensorului este o șină sigură pentru deplasarea ascensorului în sus și în jos în cabină, asigurând mișcarea cabinei și a contragreutății de-a lungul acesteia. Șina de ghidare conectează placa și suportul șinei de ghidare la peretele cabinei pentru a oferi ghidare cabinei ascensorului și contragreutății. Funcția de susținere a etrierului de siguranță la frânare este o parte importantă a sistemului ascensorului. Șina de ghidare utilizată în mod obișnuit în lifturi este o șină de ghidare în formă de „T”. Caracteristici precum rigiditate puternică, fiabilitate ridicată, siguranță și cost redus. Planul șinei de ghidare trebuie să fie neted, fără suprafețe neuniforme evidente. Deoarece șina de ghidare este șina de transfer a sabotului de ghidare și a dispozitivului de siguranță de pe cabina ascensorului, trebuie asigurat spațiul liber în timpul instalării. În același timp, șina de ghidare trebuie să poarte responsabilitatea de a opri ascensorul atunci când acesta are un accident de depășire a vitezei, astfel încât rigiditatea sa nu poate fi ignorată.
Șinele de ghidare ale liftului se împart în: șine de ghidare solide și șine de ghidare goale cu contragreutate.
Șina de ghidare solidă este o șină de ghidare prelucrată mecanic, formată prin prelucrarea suprafeței de ghidare și a pieselor de conectare ale profilului șinei de ghidare. Scopul său este de a oferi ghidare pentru funcționarea cabinei ascensorului în timpul funcționării ascensorului. Șina de ghidare solidă de dimensiuni reduse este utilizată și pentru ghidarea prin contragreutate. Există numeroase specificații pentru șine de ghidare solide în funcție de lățimea podelei șinei de ghidare, care pot fi împărțite în T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140 etc.

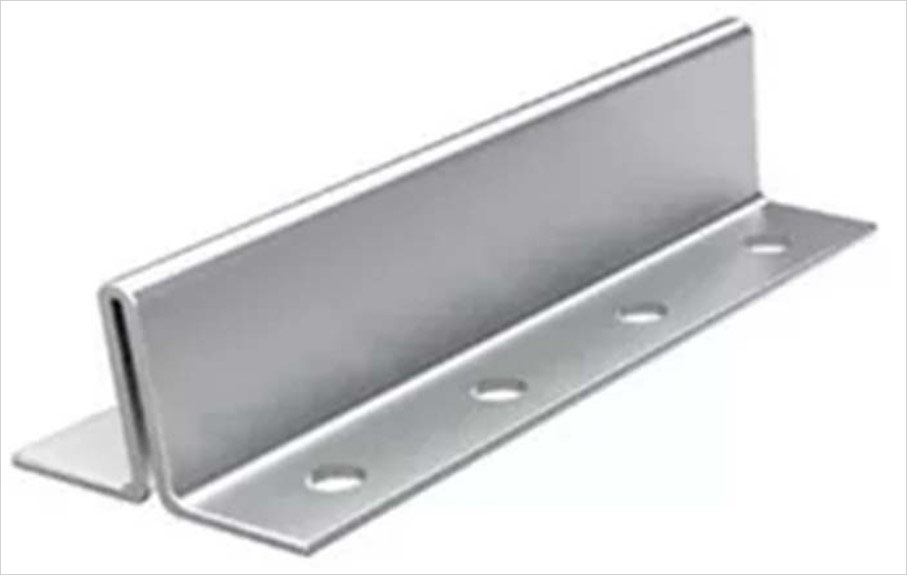

Șinele de ghidare tubulare cu contragreutate sunt șine de ghidare laminate la rece, cu grosimi de 2,75 mm și 3,0 mm. Sunt formate la rece din plăci rulate prin matrițe cu treceri multiple. Sunt utilizate în principal pentru a asigura ghidarea contragreutății în timpul funcționării ascensorului. Șinele de ghidare tubulare pot fi împărțite în laturi drepte și laturi cu flanșă în funcție de forma suprafeței de capăt a șinei de ghidare, și anume TK5 și TK5A.
