Mașină de tracțiune sincronă fără angrenaj cu magneți permanenți THY-TM-K200

Proiectarea și producția mașinii de tracțiune pentru ascensor fără angrenaj sincron cu magneți permanenți THY-TM-K200 respectă „GB7588-2003-Codul de siguranță pentru fabricarea și instalarea ascensoarelor”, „EN81-1: 1998-Reguli de siguranță pentru construcția și instalarea ascensoarelor”, „GB/Reglementările relevante din T24478-2009-Mașina de tracțiune pentru ascensor”. Mașina de tracțiune este compusă dintr-un motor sincron cu magneți permanenți, o roată de tracțiune și un sistem de frânare. Folosind materiale cu magneți permanenți de înaltă performanță și o structură specială a motorului, are caracteristici de viteză redusă și cuplu mare. Seria K are o structură a rotorului exterior, iar sistemul de frânare este o structură de frână cu bloc. Roata de tracțiune și roata de frână sunt conectate coaxial fix și instalate direct pe capătul extensiei arborelui motorului. Frâna este echipată cu un microîntrerupător pentru a monitoriza situația de frânare. Când frâna este deschisă, contactul normal deschis al microîntrerupătorului este închis. Este potrivită pentru ascensor cu cameră de mașini și ascensor fără cameră de mașini. Raportul de tracțiune este de 2:1 și 4:1, sarcina nominală este... 630KG~1150KG, viteza nominală este de 0,5~2,5m/s, iar diametrul scripetelui de tracțiune poate fi de 400mm și 450mm. Fiecare mașină de tracțiune trece printr-un control strict al calității înainte de a părăsi fabrica pentru a asigura calitatea și performanța produsului.

1.Instalarea mașinii de tracțiune

• Înainte de instalarea mașinii de tracțiune, trebuie să vă asigurați de rezistența cadrului de instalare și a fundației.

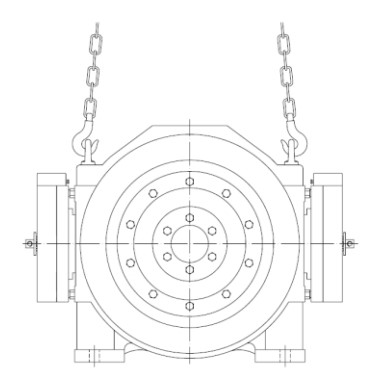

• Când ridicați mașina de tracțiune, vă rugăm să utilizați inelul sau orificiul de ridicare de pe corpul mașinii de tracțiune.

• La ridicare, asigurați-vă că ridicați vertical, iar unghiul dintre cele două cârlige trebuie să fie mai mic de 90°.

• Planul de instalare al mașinii de tracțiune trebuie să fie nivelat și trebuie să existe măsuri corespunzătoare de reducere a vibrațiilor.

• Cablul de oțel atârnă, iar sarcina corespunzătoare trebuie să treacă vertical prin planul central al scripetelui de tracțiune.

• Asigurați-vă că suprafața cadrului pe care este instalată mașina de tracțiune este plană, iar abaterea maximă admisă este de 0,1 mm.

• Roata manuală a camerei mașinilor se află în partea stângă jos a spatelui unității principale. Vă rugăm să acordați atenție interferențelor cadrului.

• Dimensiunea șuruburilor pentru fixarea mașinii de tracțiune este prevăzută cu orificii de bază, iar șuruburile cu rezistența de 8,8 sunt utilizate.

• De obicei, mașina de tracțiune este echipată cu o tijă anti-sărire și un capac de protecție, vă rugăm să îl resetați după instalarea cablului metalic.
