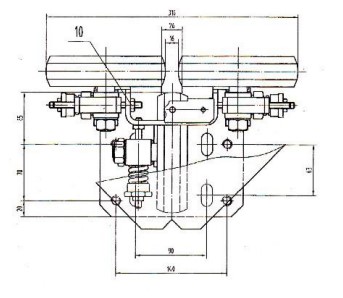

Pantofi de ghidare cu role pentru lifturi de mare viteză THY-GS-GL22

Sabotul de ghidare cu role THY-GS-GL22 este numit și sabot de ghidare cu role. Datorită utilizării contactului cu rolele, pe circumferința exterioară a rolei este instalat cauciuc dur sau cauciuc încrustat, iar între roata de ghidare și cadrul sabotului de ghidare este adesea instalat un arc de amortizare, ceea ce poate reduce rezistența la frecare dintre sabot și șina de ghidare, economisind energie, reducând vibrațiile și zgomotul, fiind utilizat în ascensoare de mare viteză 2m/s-5m/s. Presiunea inițială a rolei pe șina de ghidare este ajustată prin reglarea cantității de comprimare a arcului. Rola nu trebuie să fie înclinată față de șina de ghidare și trebuie să atingă suprafața de lucru a șinei de ghidare uniform pe întreaga lățime a jantei. Când vagonul funcționează, cele trei role trebuie să se rotească simultan pentru a menține o funcționare lină a vagonului. Din cauza excitațiilor externe, cum ar fi erorile geometrice de prelucrare curentă ale rolelor și șinelor de ghidare, abaterile îmbinărilor de instalare și erorile de frecare și uzură, vagonul produce vibrații orizontale și verticale, torsiune și alte perturbații. Amortizarea poate atenua și disipa în mod evident astfel de perturbații și poate juca un rol de absorbție și tamponare a vibrațiilor. Pierderea prin frecare dintre căptușeala sabotului și șina de ghidare este redusă, vibrațiile și zgomotul în timpul funcționării sunt reduse, confortul la mers este îmbunătățit, iar cerințele de prelucrare și instalare a sabotului de ghidare sunt mai mari. Suportul elastic dintre cadrul sabotului de ghidare și șina de ghidare poate ajusta adaptiv potrivirea cu suprafața de lucru în funcție de condițiile de funcționare și poate compensa automat spațiul dintre șina de ghidare pe direcție orizontală și pe ambele părți. Saboții de ghidare cu role nu necesită, în general, instalarea de cupe de ulei, nu necesită lubrifiere cu ulei și nu poluează cu ulei partea superioară și inferioară a cabinei, ceea ce este mai ecologic. Este potrivit pentru șine de ghidare pentru lift cu lățimea de 10 mm și 16 mm.
