Pantof de ghidare glisant pentru elevator de articole diverse THY-GS-L10

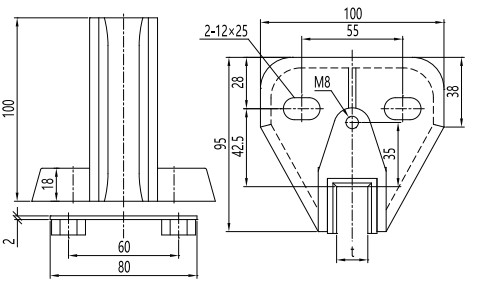

Sabotul de ghidare THY-GS-L10 este un sabot de ghidare pentru contragreutate pentru elevator, care poate fi utilizat și ca elevator pentru diverse obiecte. Există 4 saboți de ghidare pentru contragreutate, doi saboți de ghidare superiori și doi inferiori, care sunt fixați pe șină și joacă un rol în fixarea cadrului contragreutății. În interiorul sabotului există o căptușeală pentru saboți (material poliuretan-nailon) care este în contact cu cele trei laturi ale șinei de ghidare și există o cutie de ulei pentru lubrifierea șinei de ghidare. Sabotul de ghidare are rolul de a ghida elevatorul pentru a se deplasa vertical. Sabotul de ghidare este compus dintr-un suport pentru saboți și o căptușeală pentru saboți. Lungimea căptușelii saboților este de 100 mm. Este fabricat din poliuretan și are diferite culori. Lățimea șinei de ghidare este potrivită pentru 5 mm, 10 mm și 16 mm.

Indiferent dacă căptușeala sabotului ghidajului rigid și a sabotului ghidajului elastic este fabricată din bucșă de fier sau nailon, frecarea dintre căptușeala sabotului și șina de ghidare este totuși foarte mare în timpul funcționării elevatorului. Această frecare va crește, de asemenea, sarcina asupra mașinii de tracțiune.

Caracteristici: Deoarece capul sabotului de ghidare este fix, structura este simplă și nu există un mecanism de reglare. Pe măsură ce timpul de funcționare al elevatorului crește, spațiul de potrivire dintre sabotul de ghidare și șina de ghidare va deveni din ce în ce mai mare, iar cabina va vibra în timpul funcționării sau chiar va apărea impact. Lubrifierea trebuie făcută bine.
