Pantofii de ghidare glisantă sunt utilizați pentru ascensoarele obișnuite pentru pasageri THY-GS-029

Scurtă descriere:

Saboții de ghidare glisanți Mitsubishi THY-GS-029 se instalează sub scaunul mecanismului de siguranță, pe grinda superioară a cabinei și pe partea inferioară a acesteia. În general, există câte 4 saboți de ghidare, fiecare fiind o piesă care asigură mersul cabinei în sus și în jos de-a lungul șinei de ghidare. Se utilizează în principal pentru ascensoarele a căror viteză nominală este sub 1,75 m/s. Acești saboți de ghidare sunt compuși în principal din căptușeală de saboți, scaun de saboți, suport pentru cupă de ulei, arc de compresie și piese de cauciuc.

Trimiteți-ne un e-mail

Detalii produs

Etichete de produs

Parametrii produsului

Viteză nominală	≤1,75 m/s
Forță pozitivă	1050N
Forța de răsturnare	650N

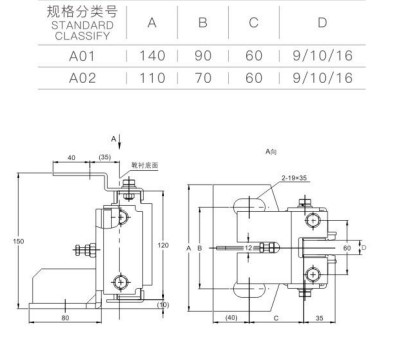

Potriviți șina de ghidare	9, 10, 15, 88, 16
Aplicabil capsulelor laterale

Informații despre produs

Saboții de ghidare glisanți Mitsubishi THY-GS-029 sunt instalați sub scaunul mecanismului de siguranță, pe grinda superioară a cabinei și pe partea inferioară a cabinei. În general, există câte 4 saboți de ghidare, fiecare fiind o piesă care asigură mersul în sus și în jos al cabinei de-a lungul șinei de ghidare. Se utilizează în principal pentru ascensoare a căror viteză nominală este sub 1,75 m/s. Acest sabot de ghidare este compus în principal din căptușeală pentru saboți, scaun pentru saboți, suport pentru cupă de ulei, arc de compresie și piese din cauciuc. Scaunul pentru saboți are o rezistență și o rigiditate suficiente și are o bună amortizare a vibrațiilor. Scaunul pentru saboți este de obicei fabricat din fontă gri; deoarece structura sudată cu placă este ușor de fabricat, se utilizează în mod obișnuit și structura sudată cu placă. Căptușeala burdufului are diferite lățimi de 9-16 mm, ceea ce este convenabil pentru utilizatori să aleagă în funcție de lățimea șinei de ghidare. Este fabricat din poliuretan de înaltă rezistență la uzură. Pentru a îmbunătăți performanța de alunecare și a reduce frecarea dintre căptușeala saboților și șina de ghidare, este necesar ulei de ungere, așa că există un suport pentru plasarea cupei de ulei pe sabotul de ghidare. Uleiul de ungere din cutia de ulei este aplicat uniform pe suprafața de lucru a șinei de ghidare prin pâslă pentru a atinge scopul lubrifierii automate.

Metoda de reglare a sabotului de ghidare

Înainte de a instala sabotul de ghidare, înșurubați mai întâi piulița de reglare astfel încât spațiul X dintre suport și placa de cauciuc să fie de 1 mm. După instalarea sabotului de ghidare, slăbiți piulița de reglare astfel încât spațiul Y dintre piulița de reglare și suprafața suportului să fie de aproximativ 2~4 mm. În acest moment, spațiul X ar trebui să fie, de asemenea, între 1~2,5 mm. Apoi, strângeți piulița de fixare. După reglarea conform pașilor anteriori, puteți observa strângerea saboților de ghidare scuturând mașina în mod corespunzător, adică mențineți saboții de ghidare și șinele de ghidare în contact de bază, dar nu prea strâns. În același timp, starea de instalare a sabotului de ghidare poate fi reglată fin în funcție de starea de coordonare dintre sabotul de ghidare și șina de ghidare din acest moment.
