Saboți de ghidare glisanți pentru șină de ghidare tubulară THY-GS-847

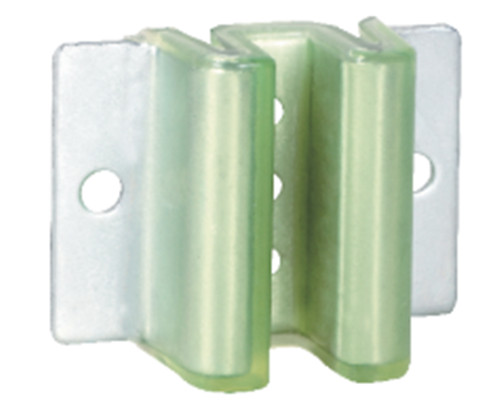

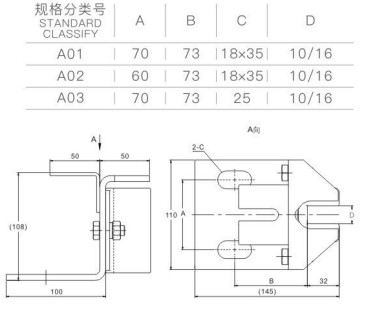

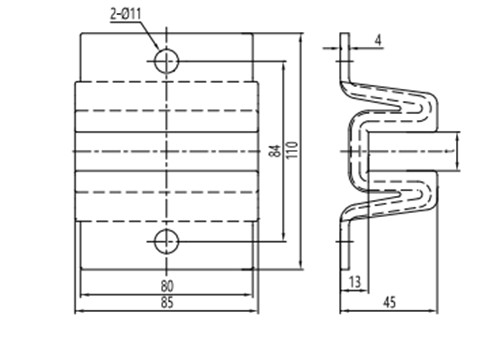

Sabotul de ghidare pentru contragreutate THY-GS-847 este un sabot de ghidare universal în formă de W, cu șină goală, care asigură că dispozitivul de contragreutate se deplasează vertical de-a lungul șinei de ghidare. Fiecare set este echipat cu patru seturi de saboți de ghidare pentru contragreutate, care sunt instalați respectiv pe partea inferioară și superioară a grinzii contragreutății. Este compus în principal dintr-un singur cap de sabot, un suport pentru cupa de ulei și un scaun pentru sabot. Pasul găurii utilizat în mod obișnuit este de 60 de găuri lungi, existând și diverse pași ai găurilor, cum ar fi găurile rotunde. Capul de sabot este fabricat din material poliuretanic turnat în placă de oțel de 4 mm, ceea ce face ca sabotul de ghidare să fie puternic și stabil, asigurând în același timp lățimea canelurii și reducând zgomotul cauzat de frecarea dintre cadrul contragreutății și sabotul de ghidare. Scaunul pentru sabot este îndoit cu placă de oțel și pulverizat cu plastic. Există multe stiluri de instalare a găurilor inferioare, care sunt mai convenabile de instalat sub premisa asigurării distanței găurilor; partea superioară a sabotului de ghidare este echipată cu un suport de montare a cupei de ulei pentru o instalare ușoară a acesteia, iar lubrifiantul trece prin pâslă. Se aplică uniform pe șina de ghidare pentru ca sabotul de ghidare să joace un rol de lubrifiere. Lățimea șinei de ghidare aplicabile este de 16 mm și 10 mm. Acest sabot de ghidare este un accesoriu original. Este potrivit pentru ascensoare de diverse mărci, cum ar fi Mitsubishi, Otis, Fujitec, KONE, Schindler și Brilliant. Este utilizat în principal pentru ascensoare cu viteze nominale sub 1,75 m/s. Ascensorul este utilizat pentru șine de ghidare tubulare cu contragreutate.
