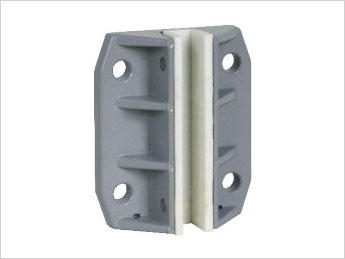

Pantofi de ghidare glisanți pentru lifturi de pasageri THY-GS-310G

Scurtă descriere:

Sabotul de ghidare THY-GS-310G este un dispozitiv de ghidare care poate glisa direct între șina de ghidare a ascensorului și cabină sau contragreutate. Acesta poate stabiliza cabina sau contragreutatea pe șina de ghidare, astfel încât aceasta să poată glisa doar în sus și în jos, pentru a preveni înclinarea sau balansarea cabinei sau a contragreutății în timpul funcționării.


Detalii produs

Etichete de produs

Parametrii produsului

Viteză nominală: ≤1,75 m/s

Potriviți șina de ghidare: 10, 16,4

Informații despre produs

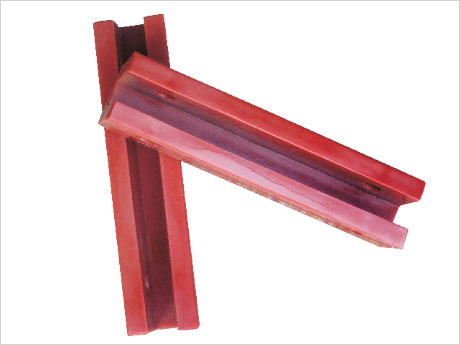

Sabotul de ghidare THY-GS-310G este un dispozitiv de ghidare care poate glisa direct între șina de ghidare a elevatorului și cabină sau contragreutate. Acesta poate stabiliza cabina sau contragreutatea pe șina de ghidare, astfel încât aceasta să poată glisa doar în sus și în jos, pentru a preveni înclinarea sau balansarea cabinei sau a contragreutății în timpul funcționării. O cupă de ulei poate fi instalată pe partea superioară a sabotului de ghidare pentru a reduce frecarea dintre căptușeala sabotului și șina de ghidare. Când se utilizează saboții de ghidare, un elevator este echipat cu 8 piese, iar contragreutatea cabinei este de 4 piese fiecare, acestea fiind instalate pe partea superioară și inferioară a cabinei sau a contragreutății. Sabotul de ghidare este compus dintr-o căptușeală a sabotului, o bază și un corp al sabotului. Scaunul sabotului este echipat cu nervuri de ranforsare inferioare pentru a asigura rezistența la utilizare. În general, se aplică elevatoarelor cu o viteză a elevatorului ≤ 1,75 m/s. Lățimea șinei este de 10 mm și 16 mm. Sabotul de ghidare fix trebuie, în general, utilizat cu cupa de ulei și se aplică pe cadrul contragreutății.

Instalarea sabotului de ghidare trebuie să îndeplinească următoarele cerințe:

1. După ce saboții de ghidare superiori și inferiori sunt instalați, aceștia trebuie să fie pe aceeași linie verticală, fără a fi înclinați sau răsuciți. Asigurați-vă că saboții de ghidare superiori și inferiori sunt aliniați în centrul fălcii de siguranță.

2. După instalarea sabotului de ghidare, distanța dintre șina de ghidare și căptușeala sabotului, la stânga și la dreapta, trebuie să fie de 0,5~2 mm, iar distanța dintre căptușeala sabotului și suprafața superioară a șinei de ghidare trebuie să fie de 0,5~2 mm.
